平壓平模切機 的版臺及壓切機構形狀都是平板狀的,當版臺和壓板的平面在垂直位置時為立式平壓平模切機。模切機在工作時,壓板經傳動壓向版而對版臺施壓。按壓板運動軌跡不同可分為兩類:一種是壓板繞固定鉸鏈擺動,故在開始模壓的一瞬間,壓板工作面與模版面之間有一定傾角,使模切版較早地切入紙板下部,這就容易造成模工版下部壓力過重而上部未完全切透的現象。此外,模切壓力的分力還會(huì )引起紙板的橫向位移。另一種壓板運動機構模切機在工作時,壓板在連桿的帶動下,先以圓柱滾子為支點,在機座的平導軌上擺動,待壓板的工作面由傾斜轉到與模壓版平行的位置時,再以平移的方式平行壓向模切版。
優點介紹
立式具有結構簡單、維修方便、易于掌握其操作和更換模切壓痕版等優點,但勞動強度較大,生產效率低,每分鐘工作次數多為20次-30次,常用于小批量生產。
臥式平壓平模切機的版臺和壓板工作面均呈水平位置,下面的壓板由機構驅動向上壓向版臺而進行模切壓痕。
由于臥式模切機壓板的行程較小,用手動放進或取出紙板是比較困難的,故通常都帶有自動輸紙系統,其總體結構與單張紙膠印機類似,整機由紙板自動輸入系統、模切部分、紙板輸出部分以及電氣控制、機械傳動等部分組成,有的還帶有自動清洗裝置。
臥式平壓平模切機工作安全可靠,其自動化程度和生產效率都比較高,是平壓平模切機中先進的機型。
產品介紹

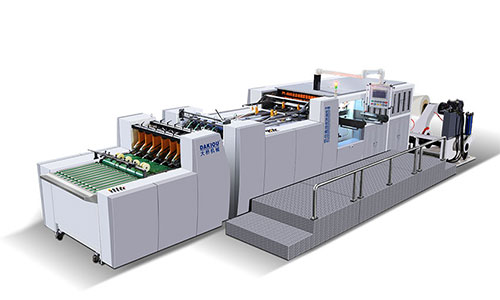

PY-950S/1100S/1200S 全清廢高速卷筒平壓平模切機
描述:
PY 全清廢卷筒平壓平模切機可全自動一次完成卷筒材料從模切(壓痕)、斷張、清廢、到成品收集的全過程;操作安全簡便,低碳節能高產,是紙杯、卡片、盒類產品印后加工的理想設備。PY 全清廢卷筒平壓平模切機可全自動一次完成卷筒材料從模切(壓痕)、斷張、清廢、到成品收集的全過程;操作安全簡便,低碳節能高產,是紙杯、卡片、盒類產品印后加工的理想設備。
技術參數:
型號 | PY-950S | PY-1200S |
模切精度 | ± 0.10mm | ± 0.10mm |
模切速度 | 90-150 次/分鐘 | 90-150 次/分鐘 |
最大模切面積 | 950 x540mm | 1200 x640mm |
最大送料寬度 | 950mm | 1200mm |
適用材料 | 100-600g/m2 Pe 淋膜紙、白卡紙等 | |
最大模切壓力 | 350T | 350T |
總功率 | 30KW | 32KW |
重量 | 13T | 15T |
外形尺寸 | 10000 x 4000 x 2000 mm | 10200 x 4150 x 2000 mm |
工作壓力 | 氣壓 0.5-0.7Mpa | 氣壓 0.5-0.7Mpa |
描述:

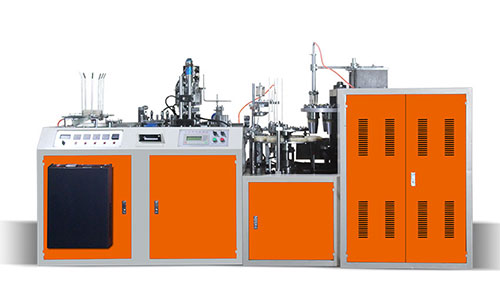

ZBNB-D自動紙杯粘把機是一種多工位自動成型機,它通過自動送紙、粘把、封合(封合杯壁)、注油、充底、加熱、滾花、卷邊等連續工序以及光電檢測、故障報警等功能,是生產紙制的飲料杯、茶水杯、咖啡杯、廣告紙杯及食品錐臺形容器的理想設備。自動紙杯粘把機主要用于生產的紙杯(從3盎司到12盎司。如果紙杯大于12盎司,那么設備設計也要相應的大起來)
技術參數:
型號 | ZBNB-D |
適用規格 | 3-12oz(可更換不同模具) |
紙張材料 | 150-380g/m2 (單雙面淋膜紙張) |
生產效率 | 50-60只/每分鐘 |
電源要求 | 220V、380V 50HZ(請告知我們您的先進動力) |
功率 | 4KW |
重量 | 1500KG |
包裝尺寸 | 2500 x 1400 x 1700 mm |
工作壓力 | q氣壓 0.4Mpa;空氣輸出:0.6m3/min |

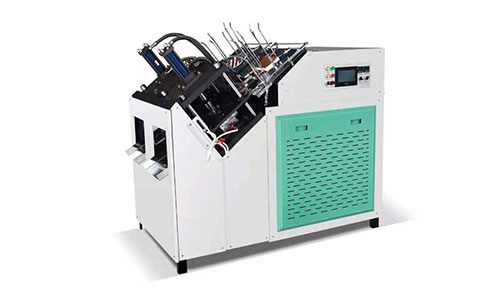

技術參數:
型號 | ZP-D400 |
紙盤尺寸 | 4-11inches |
紙碗尺寸 | 深度≤55mm;直徑≤300mm(原料尺寸展開) |
容量 | 50-75Pcs/min |
電源要求 | 380V 50HZ |
總功率 | 5KW |
重量 | 800Kg |
產品規格 | 1850×1200×1700mm |
原材料 | 160-1000克/平方米(原紙,白色紙板,白色 |
紙板,鋁箔紙或其他) | |
空氣源 | 工作壓力0.5Mpa工作氣量0.5m3 / min |
公司介紹
浙江瑞安市大橋包裝機械有限公司 成立于2002年,是一家集科研、制造、銷售及服務為一體的高新技術企業。公司專業生產全清廢卷筒平壓平模切機、高速卷筒平壓平模切機、全自動立體紙盒成型機 (上膠和熱粘) 、紙杯(碗)機、紙盤機等紙容器自動化設備。自成立以來,公司不斷深化產品生產線,對產品精益求精,取得數十項發明和實用新型專利,全面通過歐盟CE質量安全認證。榮獲得省市科技(創(chuàng )新)型企業,國家高新技術企業。
國際先進的設備取代了傳統的加工機械,并采用先進的計算機輔助設計軟件AUTOCAD、SOLIDWORKS等提供先進的應用技術,確保了質量,實效。實施鉆,削,銑,磨等工藝關鍵部件的機械加工,確保了權限精度。品質體現我們的尊嚴,出類拔萃的品質拒絕平庸,一絲不茍,千錘百煉,標準化的管理體系和系統化的品質保證體系,大橋人通過與合作者們卓有成效的努力,促使大橋產品達到無可挑剔的品質。
